3.3 収集設定
3.3.1 収集デバイス
概要ページには、設定されたすべてのデバイスが表示されます。各ブロックは1つのデバイスを表します。入力されたデバイスはオンラインではありません。特定の収集デバイスは、認証が消耗するまで、有効になっているすべてのデバイスを順番に収集します

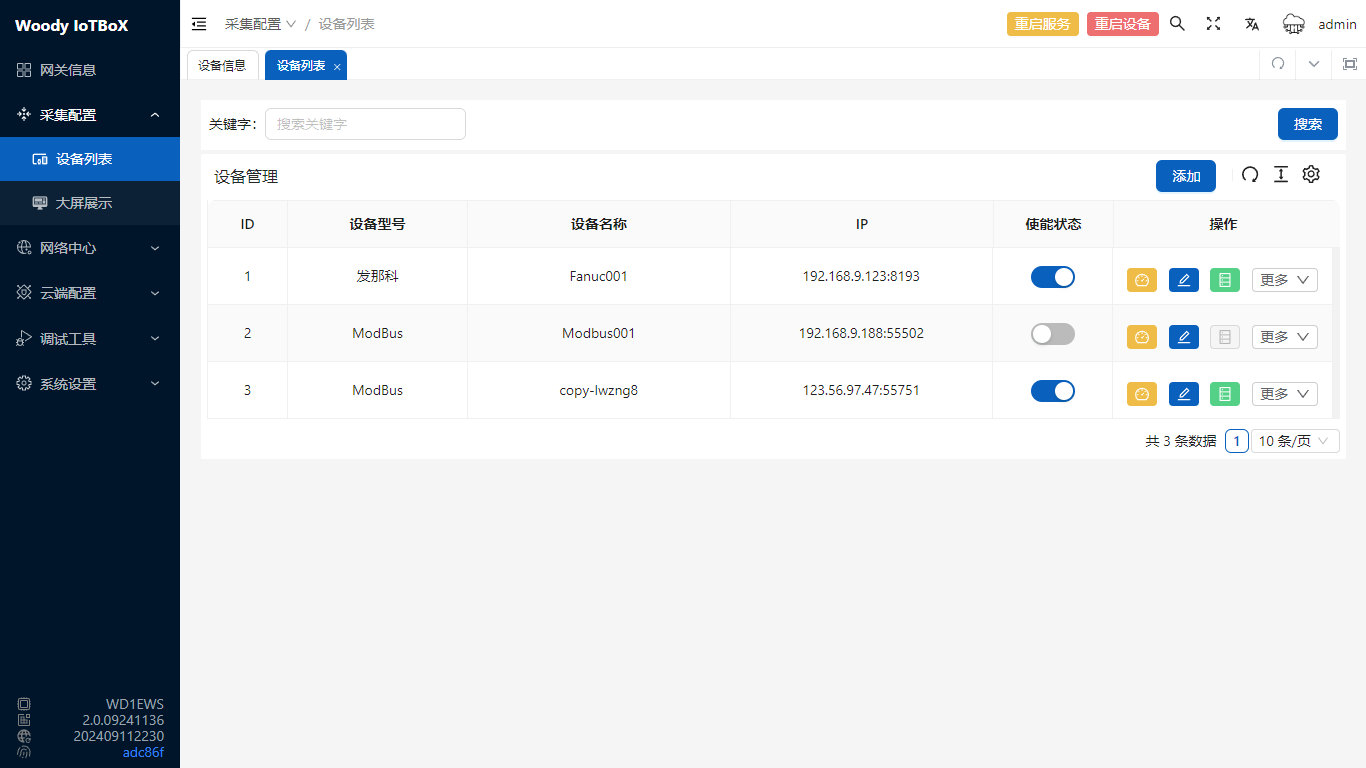

リストページには、すべてのデバイスが表示されます。IDはIoTBoX内のデバイスの一意のIDで、このIDはAPIインターフェースで使用されます デバイスの追加、削除、変更、クエリができますデバイスを追加または変更した後、サービスを再起動して有効にする必要があります

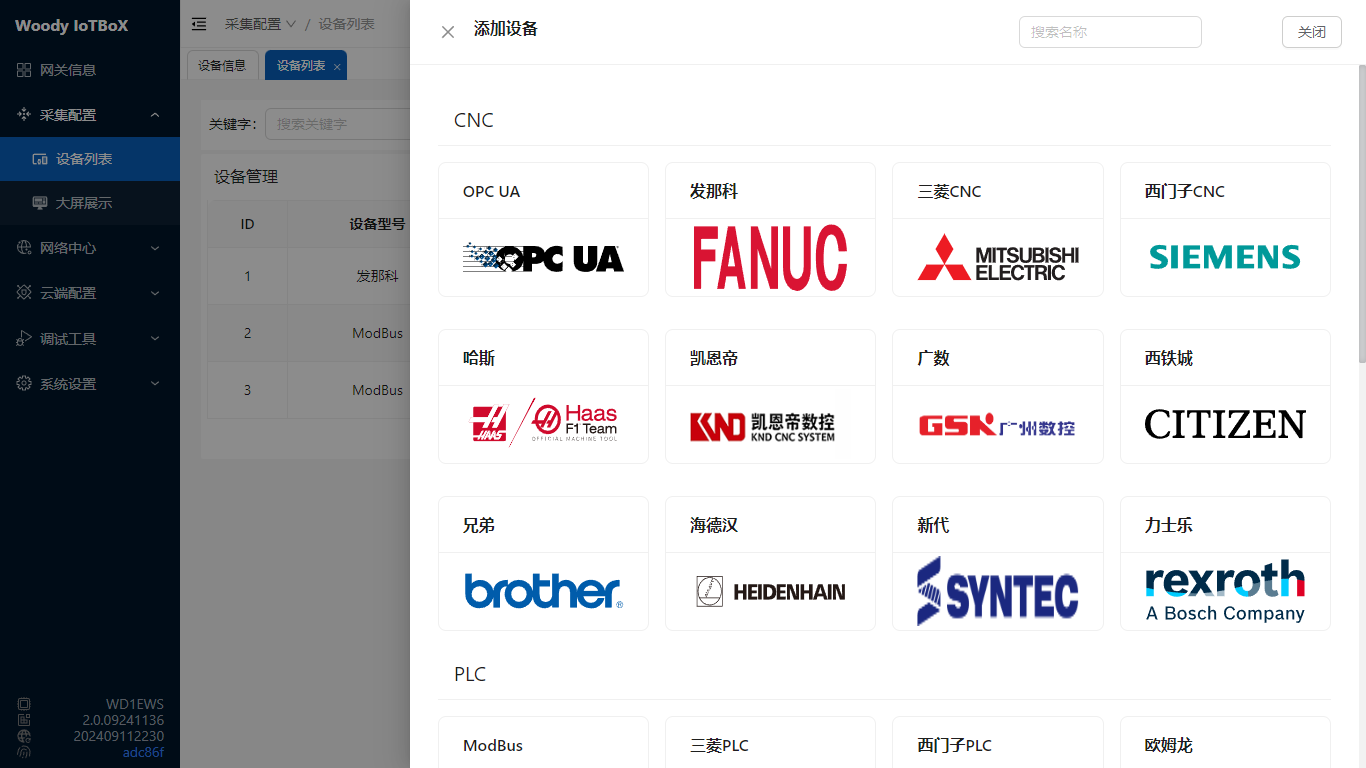

- 追加をクリックし、デバイスタイプを選択すると、ページのドロップダウンで異なるプロトコルを確認できます

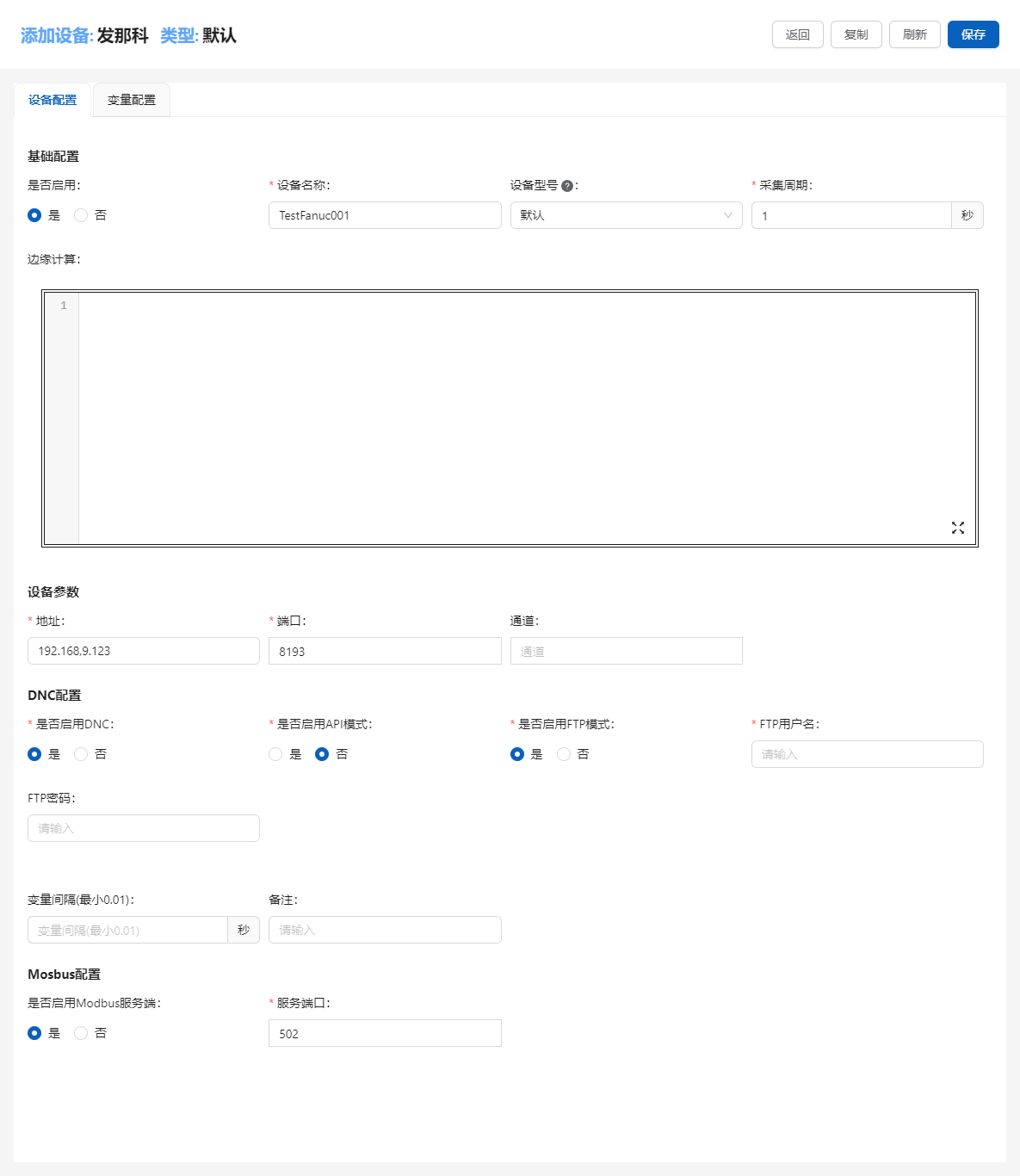

- デバイス情報(名前、IPアドレス/シリアルポート、その他の接続情報、エッジコンピューティング4)を入力します。Modbusサーバーを有効にして、収集されたデータをModbus経由で出力することもできます

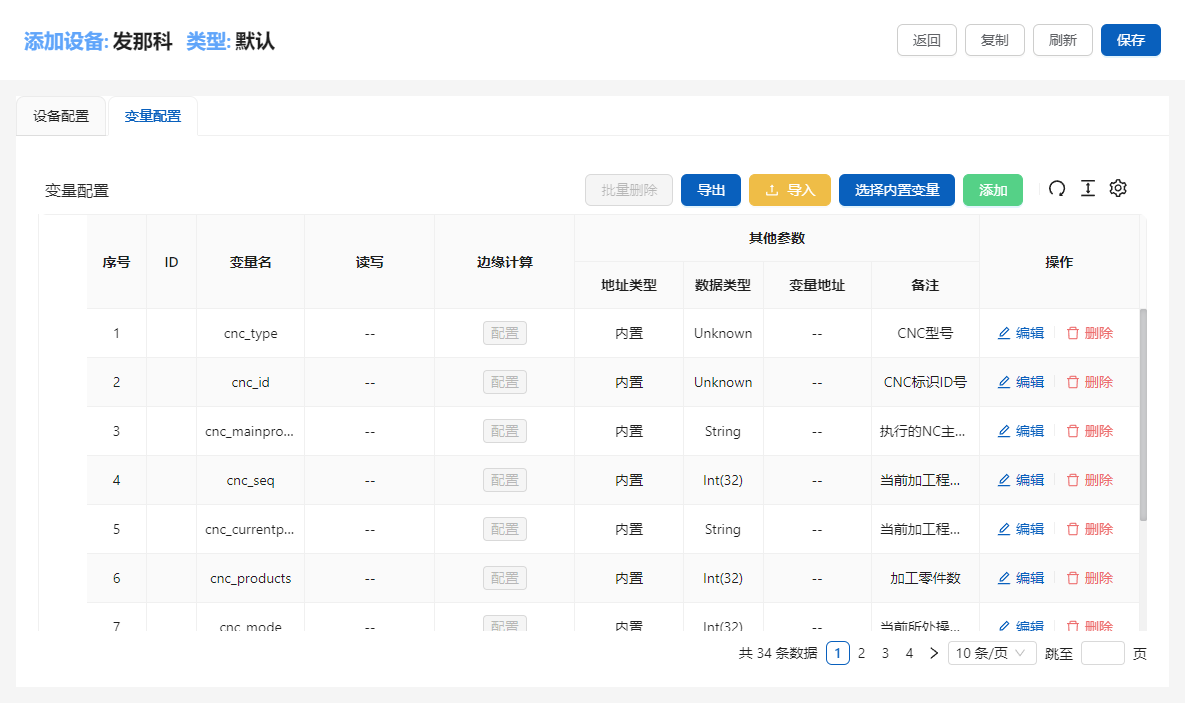

- 変数設定タブに切り替え、デバイス変数を追加します。変数は組み込み変数を選択するか、手動でアドレスを追加できます

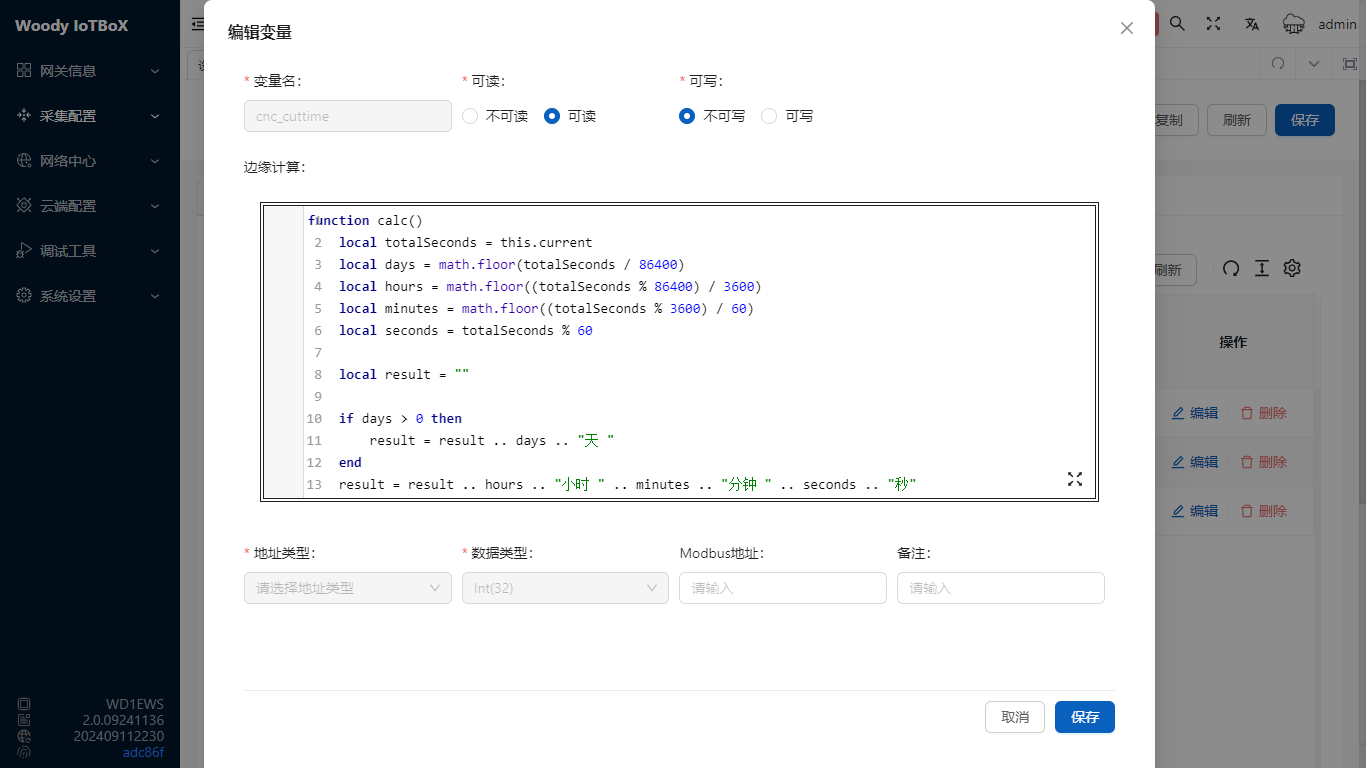

正常に追加された後、変数を変更できます。変数はエッジコンピューティング、modbusアドレスなどを設定できます

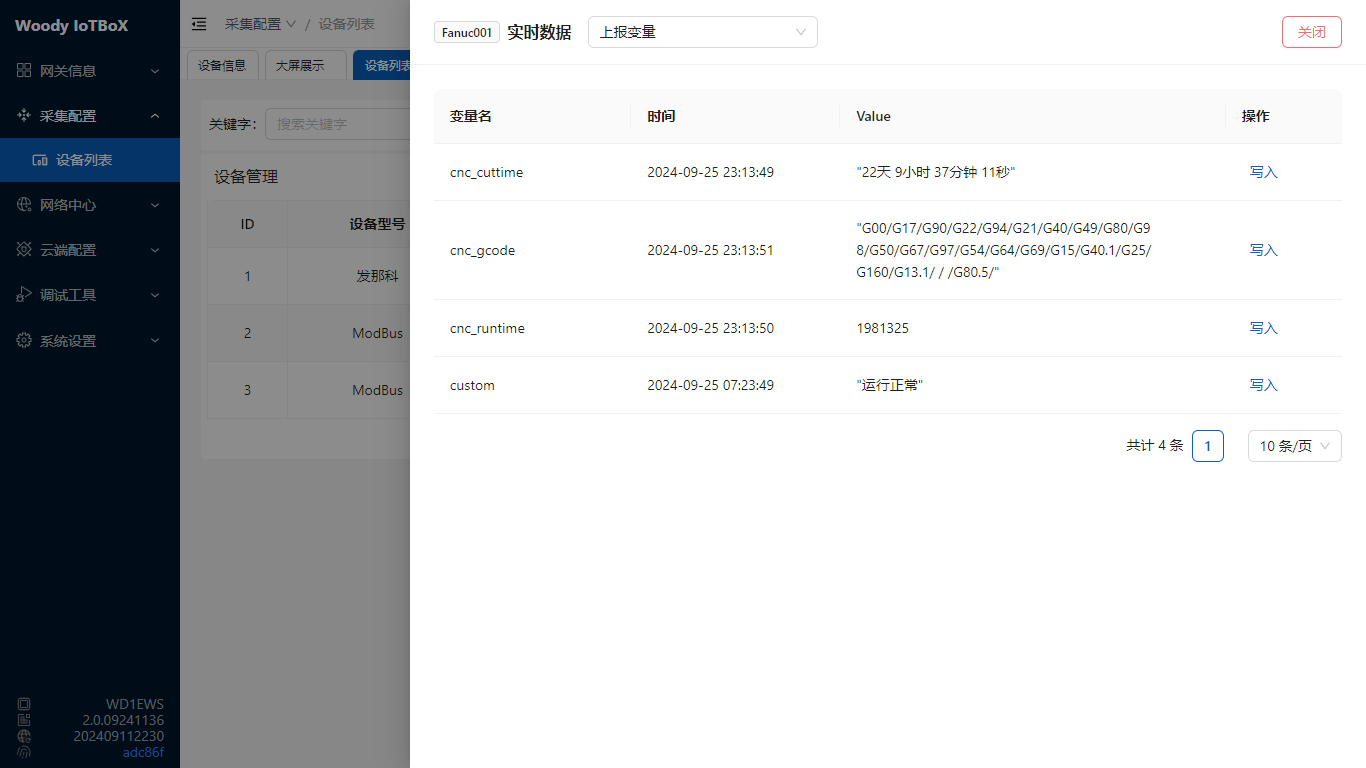

収集設定が成功した後、データをクリックすると、収集されたデータを確認できます。オプションで最終結果またはエッジコンピューティング前のデータを表示するように指定できます。書き込みをサポートする変数もデータを書き込むことができます

IoTBoXはDNC5機能をサポートし、DNCボタンを通じてプログラムを閲覧し、アップロード/ダウンロードできます

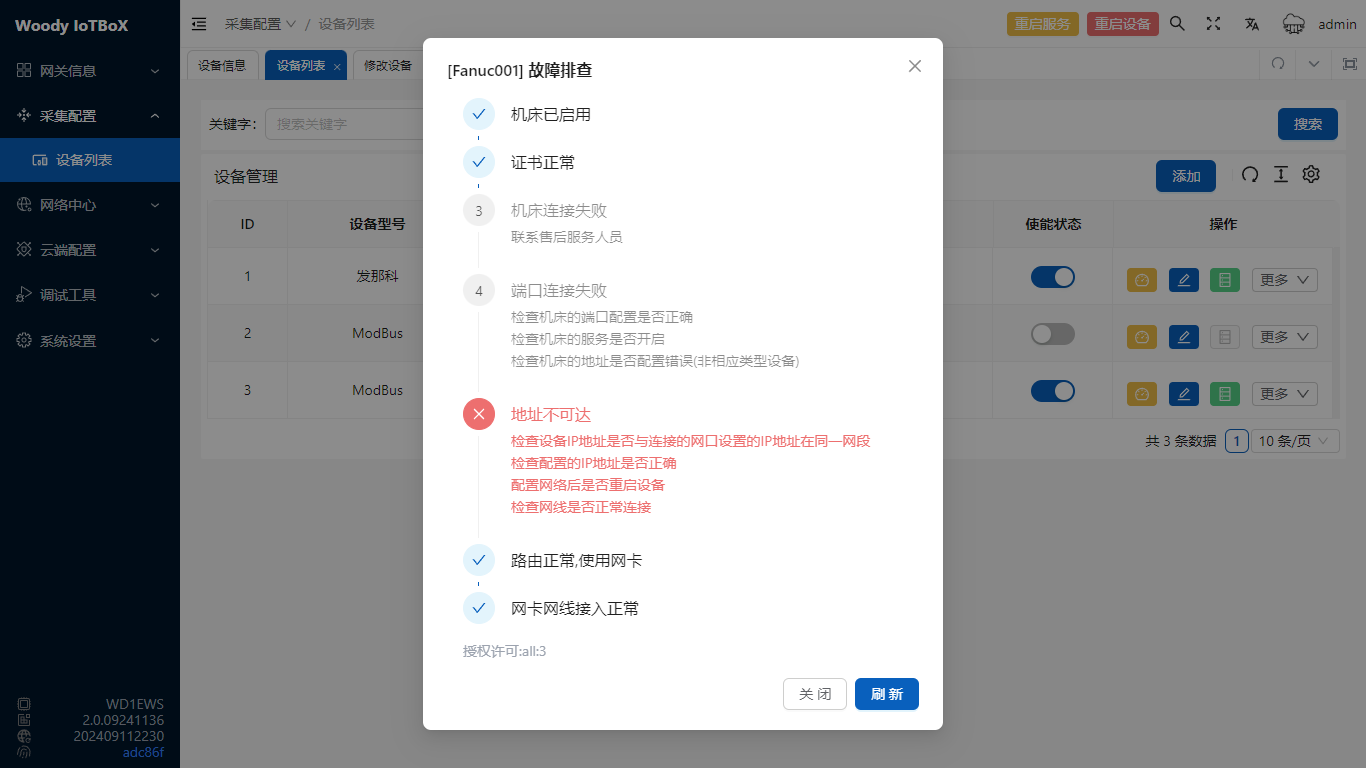

IoTBoXがデータを収集できない場合、トラブルシューティングをクリックすると、エラー原因が返されます。シリアルポートデバイスは現在サポートされていません

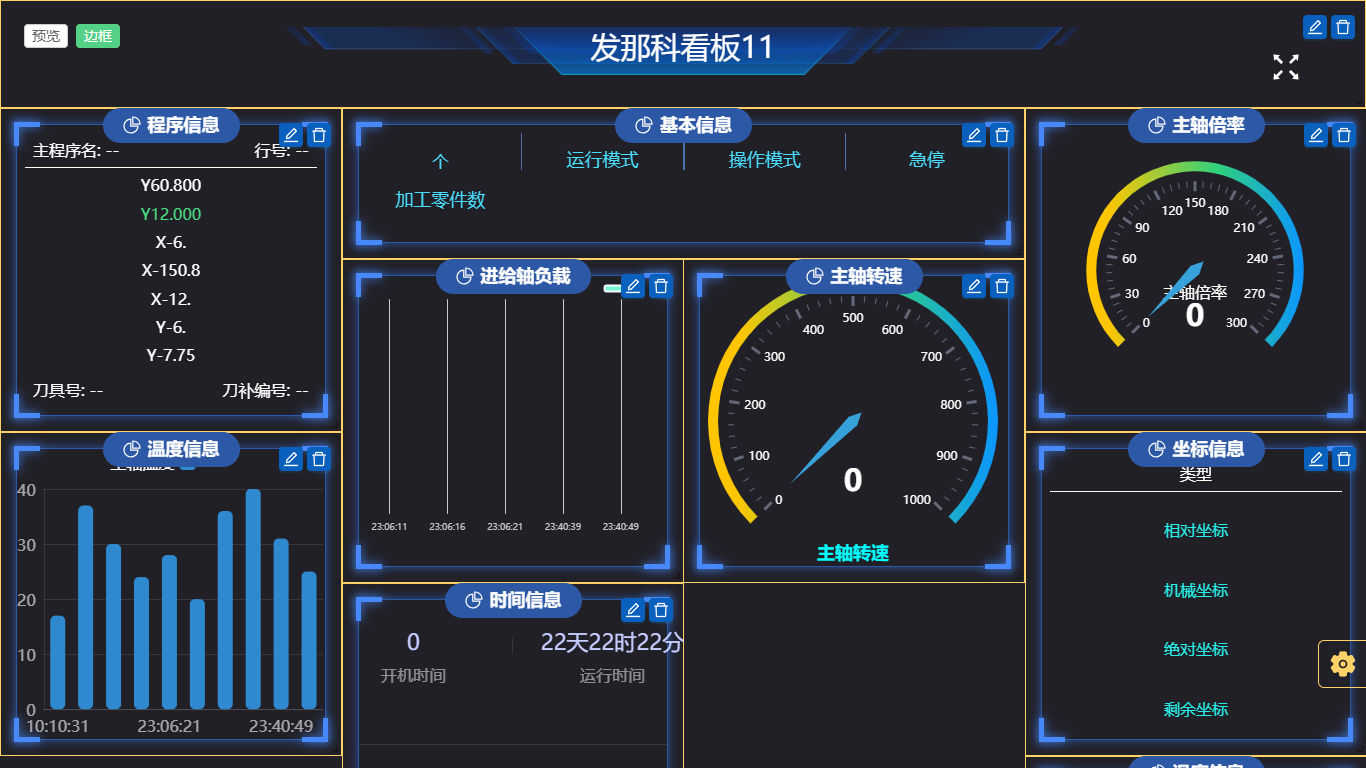

デバイスはカスタムダッシュボード6表示もサポートしています

3.3.2 カスタムデバイス
この機能は、ゲートウェイのデータ収集機能を拡張するためのものです。Lua または JavaScript を使用してデバイスドライバーを作成したり、クラウドプラットフォームからデバイスドライバーをダウンロードしたりできます。ドライバーの開発方法については、エッジコンピューティングの章を参照してください。
3.3.3 スレーブノード管理
複数の収集ゲートウェイでクラスタを構成し、1つのノードからクラスタ内のデバイスを一元管理できます。そのノード上でアプリケーション(App)を開発し、デバイスデータをまとめて表示することもできます。
3.3.3.1 クラスタ機能を有効にする
「システム設定 / 詳細設定 / ネットワークとサービス」で、必要に応じてマスターノードまたはスレーブノードの役割を有効にします。両方の役割は個別に有効にできます。設定後に「保存」をクリックし、サービスを再起動して設定を反映します。
3.3.3.2 クラスタ接続先の設定
- マスターノード:通常、サブスクライブ先を自身の内蔵 MQTT Broker のアドレスに設定し、スレーブノードが収集したデータを集約します。
- スレーブノード:通常、パブリッシュ先をマスターノードの MQTT Broker のアドレスに設定し、収集データをマスターノードに送信します。
3.3.3.3 マスターノードで参加リクエストを承認する
スレーブノードのクラスタ設定が完了したら、マスターノードの「収集設定 / スレーブノード管理」で参加リクエストを確認します。ノード情報を照合し、追加したいノードであることを確認してから「クラスタに参加」をクリックして承認してください。
参加リクエストが表示されない場合は、両ノードで必要な役割が有効になっているか、設定の保存とサービスの再起動が完了しているか、スレーブのパブリッシュ先がマスターのサブスクライブ先の MQTT Broker を指しているかを確認してください。
エッジコンピューティングの具体的な使用方法については、エッジコンピューティングを参照↩︎
ダッシュボードの具体的な使用方法については、カスタムダッシュボードマニュアルを参照↩︎
