2.1 WD1ECS

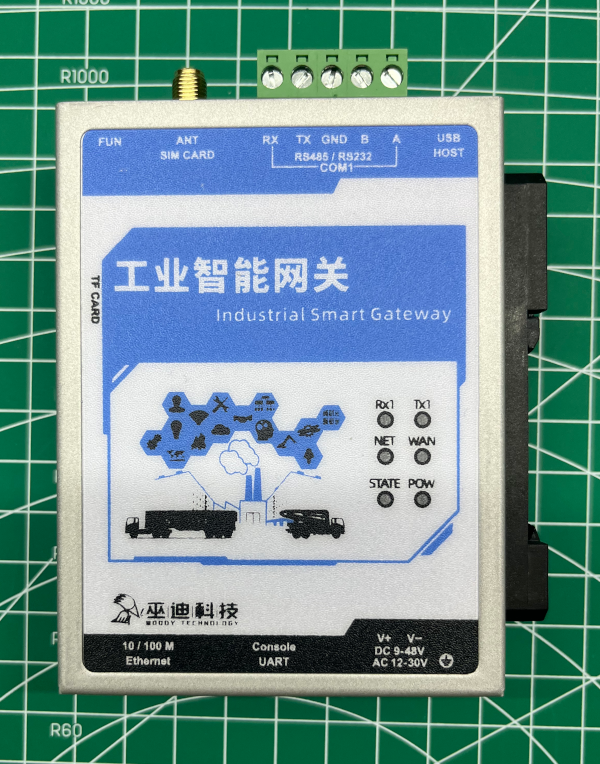

WD1ECS Proporciona un puerto de red cableada , admite 4G, también proporciona una interfaz 232/485, la fuente de alimentación admite voltaje de entrada DC de 9-48V / voltaje de entrada AC de 12-30V
2.1.1 Parámetros Básicos
| Nombre | Parámetros Estándar | Descripción | |
|---|---|---|---|
| Tamaño | 98.50mm*74.00mm*27.00mm | Largo*Ancho*Alto | |
| CPU | Cortex-A7 , frecuencia 1GHz | ||
| Memoria | 64MB DDR2 alto rendimiento Memoria | ||
| NandFlash | SLC Nand Flash a bordo 128MByte SLC Flash | ||
| Módulo 4G | EC600K CAT1 |
2.1.2 Red Cableada
WD1ECS tiene un puerto de red, la dirección predeterminada es
| Tarjeta de Red | Dirección | Nota | |
|---|---|---|---|
| Ethernet | 192.168.1.230/24 | ||
| LAN1 | 192.168.253.254/24 | No modificable, permanentemente válido |
2.1.3 Red 4G
La red 4G no necesita configuración, inserte la tarjeta SIM para usar, debe apagar y reiniciar el dispositivo después de insertar la tarjeta SIM, usar la red 4G requiere verificar si la antena está normal
2.1.4 Luces y Botones
2.1.4.2 Luz SYS1
| Estado | Estado de Funcionamiento del Módulo | Nota | |
|---|---|---|---|
| Siempre apagada | Red pública normal | ||
| Parpadeo | Red pública normal, resolución DNS anormal | Prueba predeterminada www.baidu.com | |
| Siempre encendida | Sin red pública | Prueba predeterminada 114.114.114.114 |
2.1.4.3 Luz WAN
| Estado | Estado de Funcionamiento del Módulo | Nota |
|---|---|---|
| Parpadeo lento (200mS encendido/1800mS apagado) | Estado de búsqueda de red | |
| Parpadeo lento (1800mS encendido/200mS apagado) | Estado de espera | |
| Parpadeo rápido (125mS encendido/125mS apagado) | Modo de transferencia de datos |
