2.3 WD2EC

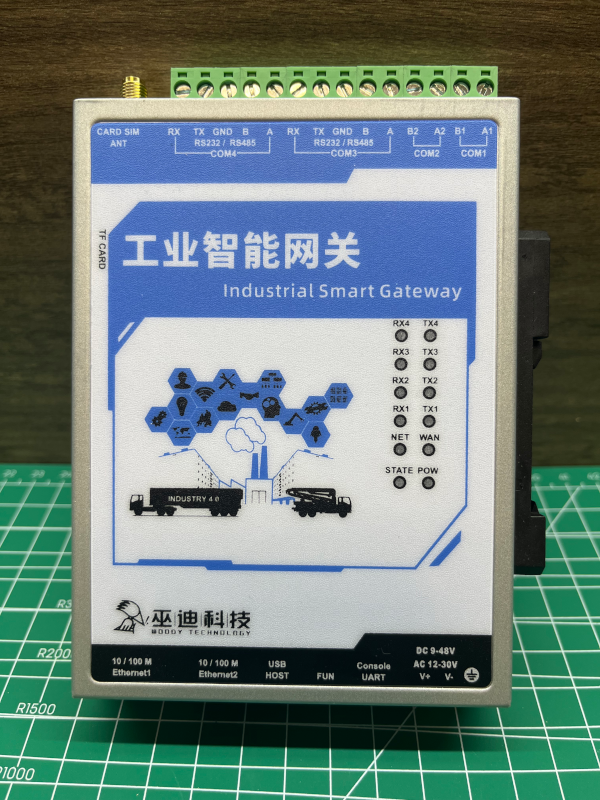

WD2EC Proporciona dos puertos de red cableada , admite 4G, también proporciona dos interfaces 485 y dos interfaces 232/485, la fuente de alimentación admite voltaje de entrada DC de 9-48V / voltaje de entrada AC de 12-30V

2.3.1 Parámetros Básicos

Nombre	Parámetros Estándar	Descripción
Tamaño	128.80mm95.00mm28.00mm	LargoAnchoAlto
CPU	Doble núcleo A35 Procesador de 64 bits, frecuencia 800MHz
Memoria	128Mbyte DDR2 alto rendimiento Memoria
NandFlash	MLC eMMC a bordo 8GByte eMMC
Módulo 4G	EC600S-CN CAT1

2.3.2 Red Cableada

WD2EC tiene dos puertos de red, Ethernet1 y Ethernet2, las direcciones predeterminadas son

Tarjeta de Red	Dirección	Nota
Ethernet1	192.168.1.230/24
Ethernet1	192.168.253.254/24	No modificable, permanentemente válido
Ethernet2	192.168.0.230/24

2.3.3 Red 4G

La red 4G no necesita configuración, inserte la tarjeta SIM para usar, debe apagar y reiniciar el dispositivo después de insertar la tarjeta SIM, usar la red 4G requiere verificar si la antena está normal

2.3.4 Luces y Botones

2.3.4.1 Luz NET

Estado	Estado de Funcionamiento del Módulo	Nota
Siempre apagada	Red pública normal
Parpadeo	Red pública normal, resolución DNS anormal	Prueba predeterminada www.baidu.com
Siempre encendida	Sin red pública	Prueba predeterminada 114.114.114.114

2.3.4.2 Luz STATE

Estado	Estado de Funcionamiento del Módulo	Nota
Siempre apagada	Push normal
Parpadeo	Push anormal
Siempre encendida	No se puede conectar al servidor de push

2.3.4.3 Luz WAN

Estado	Estado de Funcionamiento del Módulo	Nota
Parpadeo lento (200mS encendido/1800mS apagado)	Estado de búsqueda de red
Parpadeo lento (1800mS encendido/200mS apagado)	Estado de espera
Parpadeo rápido (125mS encendido/125mS apagado)	Modo de transferencia de datos

2.3.4.4 Luz POW

Indicador de energía

2.3.4.5 Luz TX1/RX1

Entrada TX/RX COM1

2.3.4.6 Luz TX2/RX2

Entrada TX/RX COM2

2.3.4.7 Luz TX3/RX3

Entrada TX/RX COM3

2.3.4.8 Luz TX4/RX4

Entrada TX/RX COM4

2.3.4.9 Botón RST

Duración de Presión	Acción
Menos de 5s	Reiniciar dispositivo
Más de 5s	Restablecer dispositivo

2.3.5 Puerto Serial

Puerto Serial	Dirección	Nota
COM1	/dev/ttyS1	Señal 485
COM2	/dev/ttyS2	Señal 485
COM3	/dev/ttyS3	Solo se puede conectar un tipo de señal a la vez, conectar tanto 232 como 485 simultáneamente causará errores inesperados
COM4	/dev/ttyS4	Solo se puede conectar un tipo de señal a la vez, conectar tanto 232 como 485 simultáneamente causará errores inesperados
