2.4 WD1EW

本网关提供一个有线网口 ,支持WiFi, 同时提供一个232/485接口,电源支持9-48V直流输入电压/12-30V交流输入电压

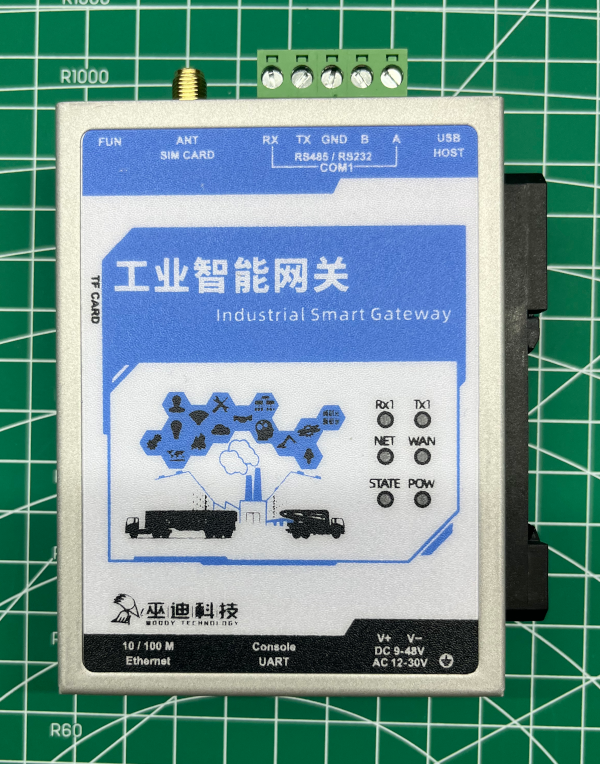

网关全貌

2.4.1 基本参数

名称 标配参数 描述
尺寸 98.50mm*74.00mm*27.00mm 长*宽*高
CPU ARM926EJ,主频为300MHz
内存 64MB DDR2 高性能内存
NandFlash SLC Nand Flash 板载为128MByte SLC Flash

2.4.2 有线网络

网关的一个网口,默认地址为

网卡 地址 备注
LAN1 192.168.1.233/24
LAN1 192.168.253.254/24 不可修改,永久有效

2.4.3 灯与按钮

2.4.3.1 NET灯

状态 模块工作状态 备注
常灭 公网正常
闪烁 公网正常,DNS解析异常 默认测试www.baidu.com
常亮 无公网 默认测试114.114.114.114

2.4.3.2 STATE灯

状态 模块工作状态 备注
常灭 推送正常
闪烁 推送不正常
常亮 无法连接推送服务器

2.4.3.3 WAN灯

状态 模块工作状态 备注
慢闪(200mS亮/1800mS灭) 找网络状态
慢闪(1800mS亮/200mS灭) 待机状态
快闪(125mS亮/125mS灭) 数据传输模式

2.4.3.4 POW灯

电源指示灯

2.4.3.5 TX1/RX1灯

COM1 收发输入

2.4.3.6 RST按钮

按下时长 执行动作
小于5s 重启设备
大于5s 重置设备

2.4.4 串口

串口 地址 备注
COM1 /dev/ttyS1 同时只能接一种信号,232和485同时接入会有非预期错误
