3.3 Sammlungskonfiguration

Die Übersichtsseite zeigt alle konfigurierten Geräte an. Jeder Block stellt ein Gerät dar. Das eingegebene Gerät ist nicht online. Das spezifische Sammlungsgerät sammelt alle aktivierten Geräte in der Reihenfolge, bis die Autorisierung erschöpft ist

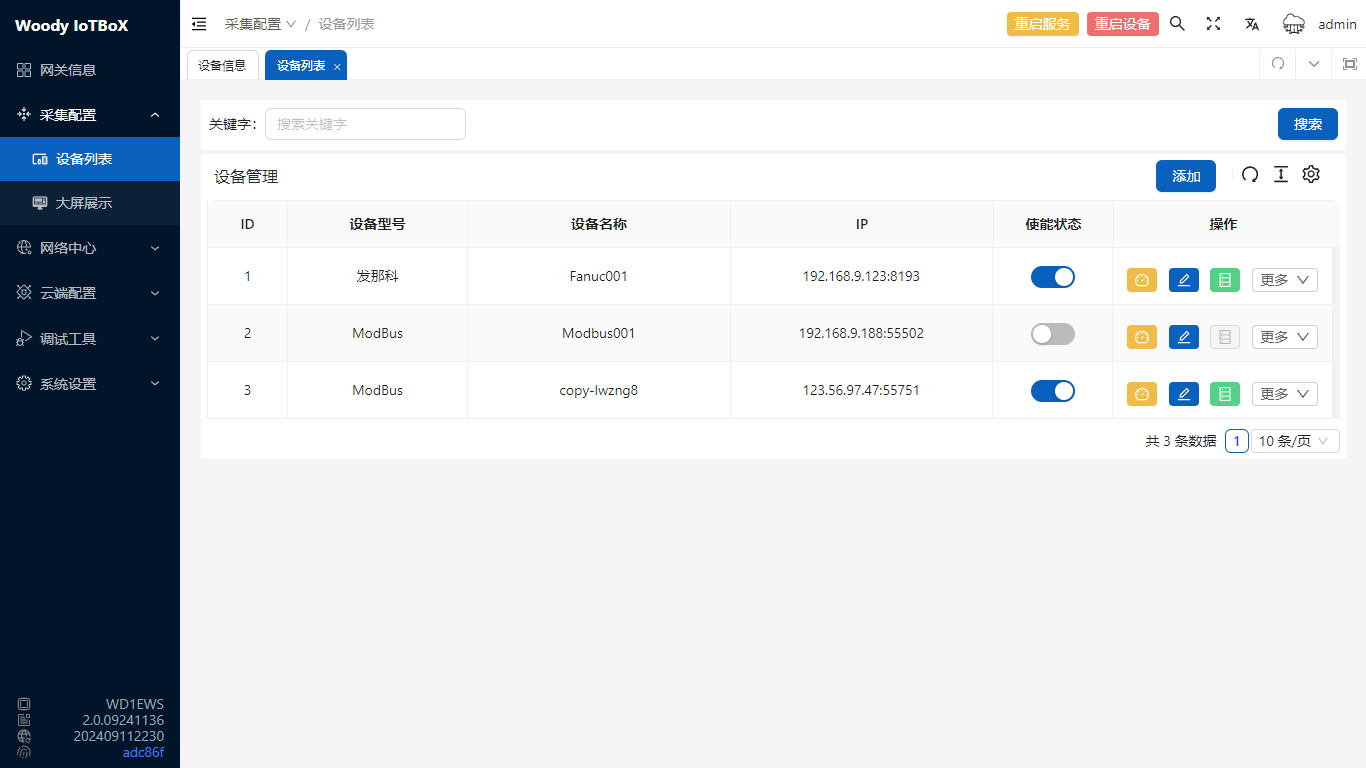

Die Listenseite zeigt alle Ihre Geräte an. Die ID ist die eindeutige ID des Geräts innerhalb von IoTBoX, und diese ID wird in der API-Schnittstelle verwendet Sie können Geräte hinzufügen, löschen, ändern und abfragen Nach dem Hinzufügen oder Ändern von Geräten müssen Sie den Dienst neu starten, damit die Änderungen wirksam werden

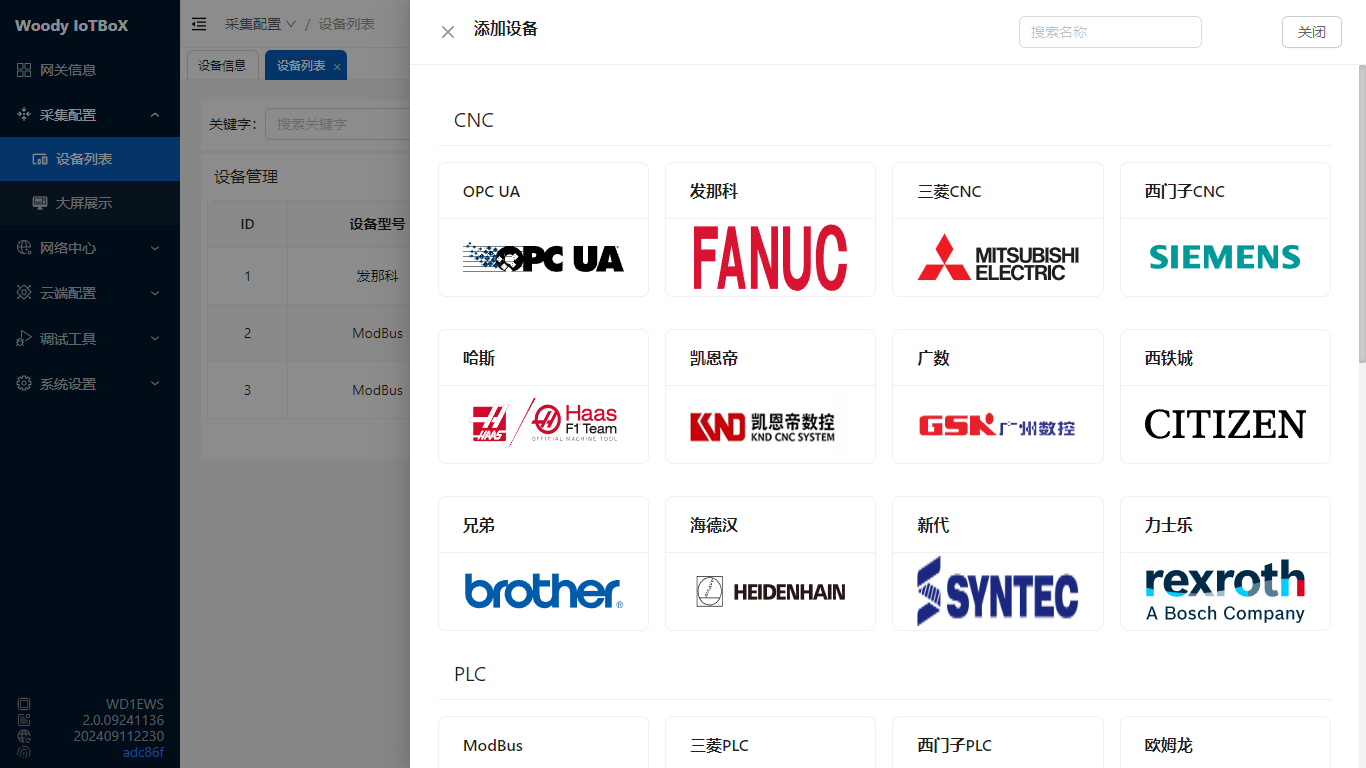

  1. Klicken Sie auf Hinzufügen, wählen Sie den Gerätetyp aus, und Sie können verschiedene Protokolle im Dropdown-Menü der Seite sehen

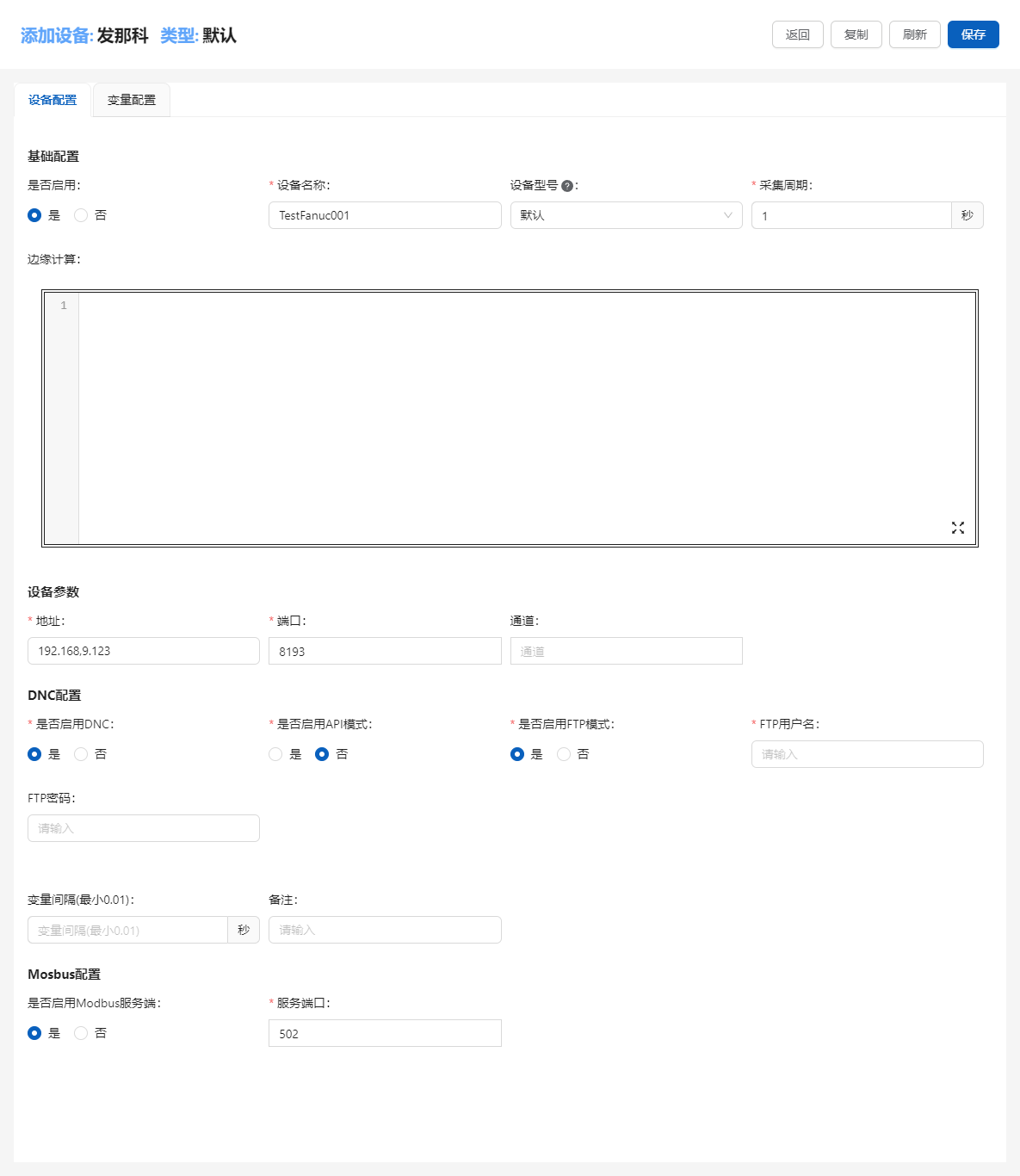

  1. Füllen Sie die Geräteinformationen aus, einschließlich Name, IP-Adresse/serielle Schnittstelle und andere Verbindungsinformationen und Edge-Computing4, Sie können auch den Modbus-Server aktivieren, um gesammelte Daten über Modbus auszugeben

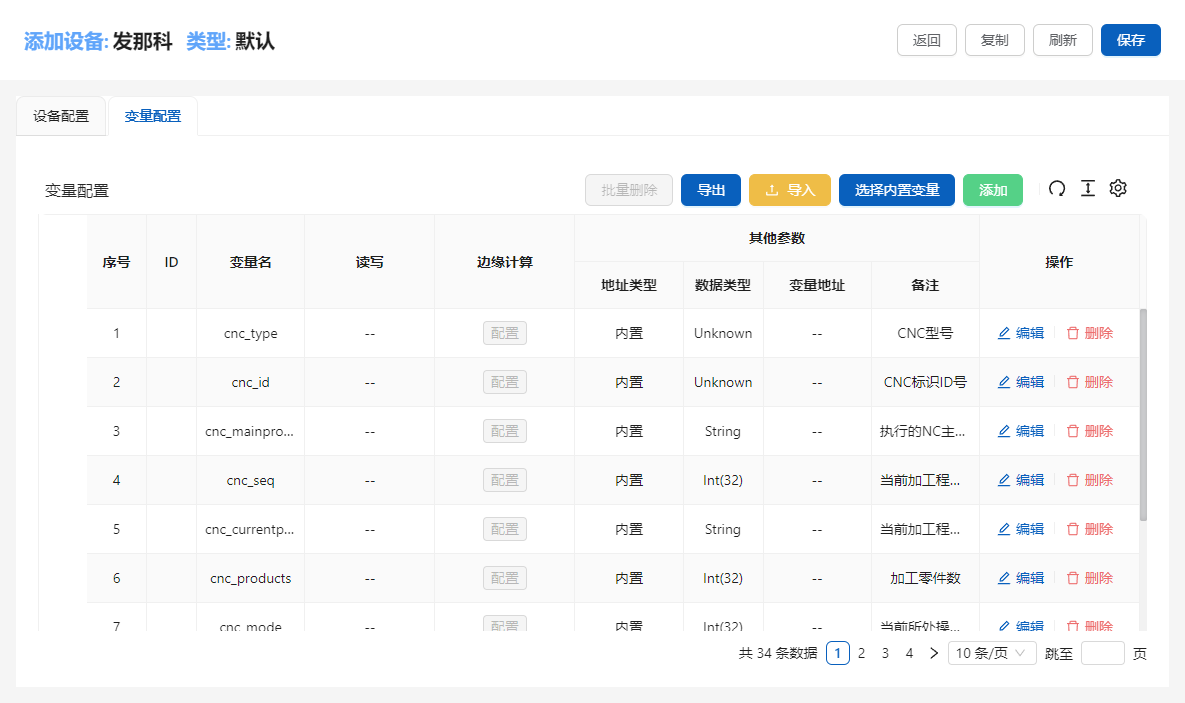

  1. Wechseln Sie zur Variablenkonfigurationsregisterkarte, fügen Sie Gerätevariablen hinzu. Variablen können eingebaute Variablen auswählen oder Adressen manuell hinzufügen

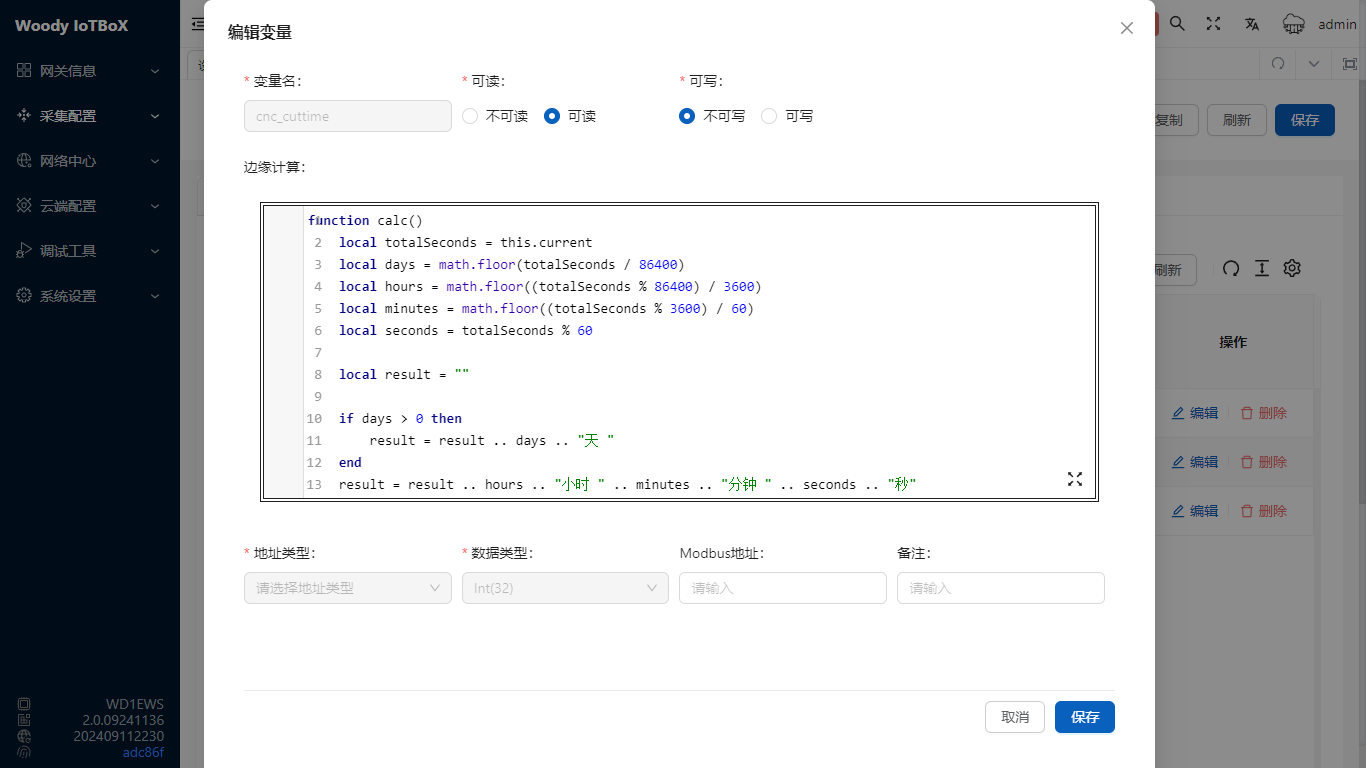

Nach erfolgreicher Hinzufügung können Variablen geändert werden. Variablen können Edge-Computing, Modbus-Adresse usw. einstellen

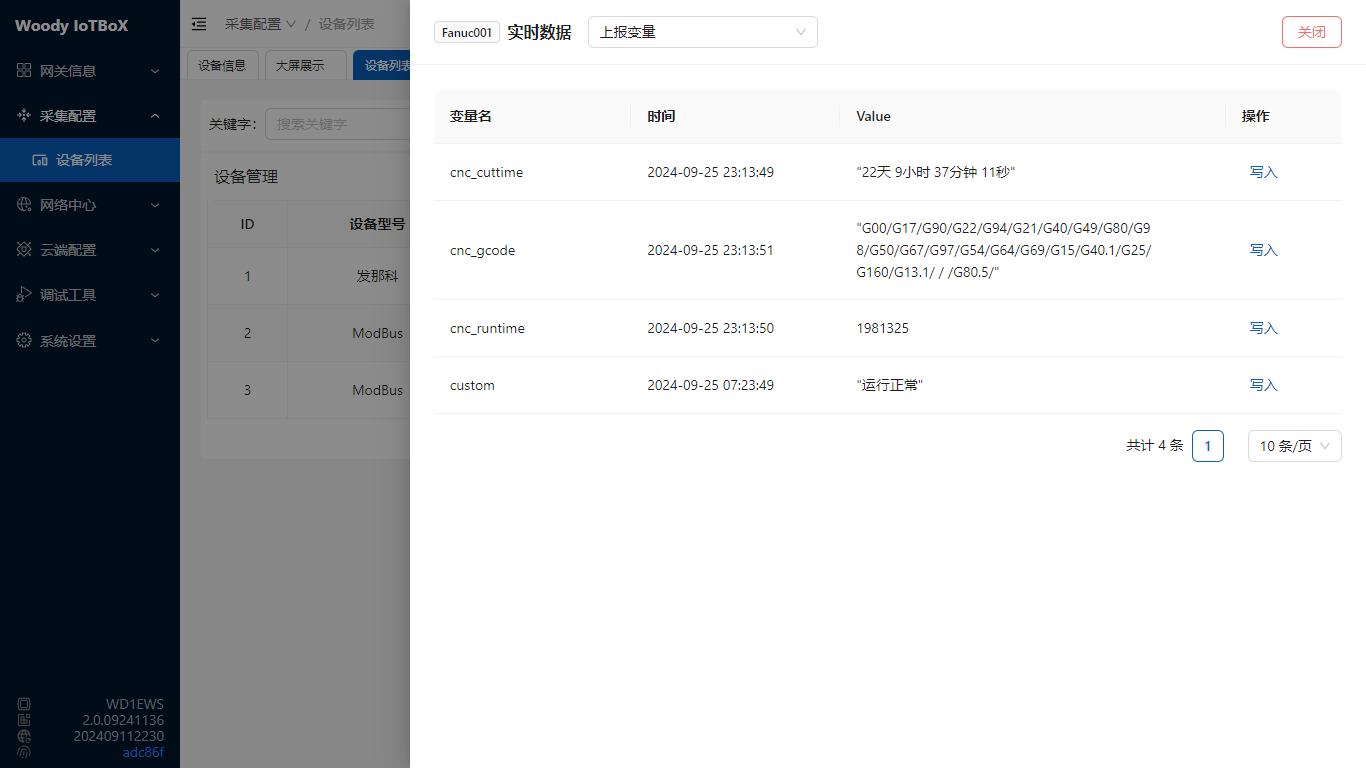

Nach erfolgreicher Sammlungskonfiguration klicken Sie auf Daten, um die gesammelten Daten anzuzeigen. Sie können über Optionen angeben, das Endergebnis oder Daten vor dem Edge-Computing anzuzeigen. Variablen, die Schreiben unterstützen, können auch Daten schreiben

IoTBoX unterstützt die DNC-Funktion5, Sie können Programme über die DNC-Schaltfläche durchsuchen und Programme hochladen/herunterladen

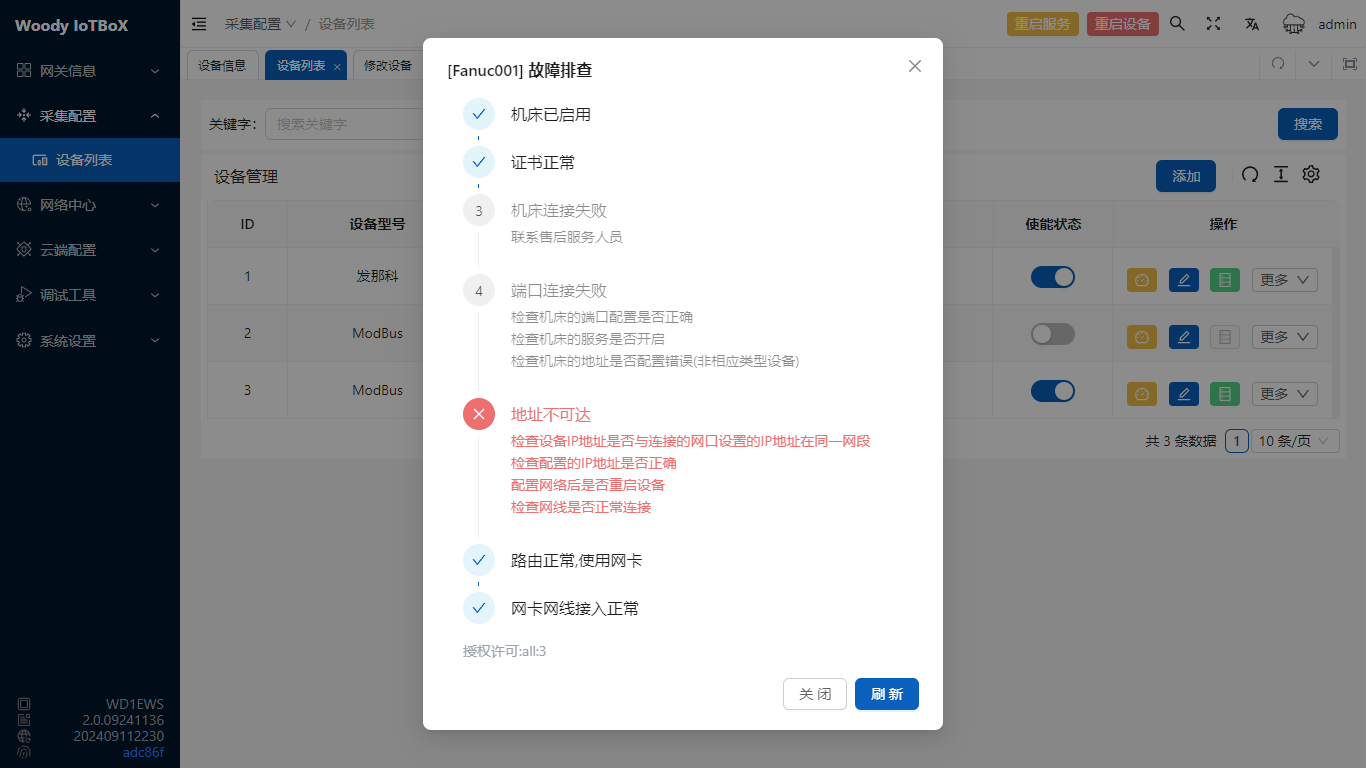

Wenn IoTBoX keine Daten sammeln kann, klicken Sie auf Fehlerbehebung, es wird der Fehlergrund zurückgegeben, Serielle Geräte werden derzeit nicht unterstützt

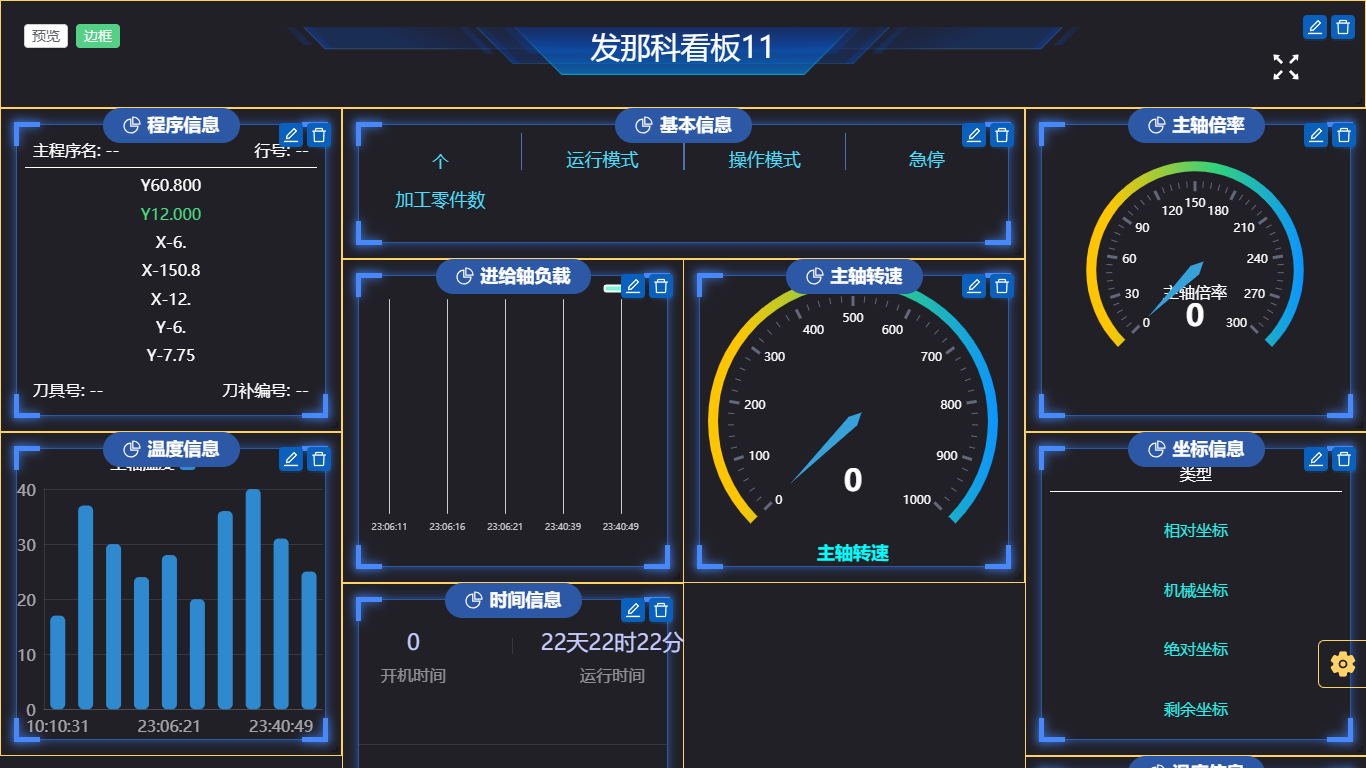

Geräte unterstützen auch die benutzerdefinierte Dashboard-Anzeige6

  1. Für die spezifische Verwendung von Edge-Computing siehe Edge-Computing↩︎

  2. Für die spezifische Verwendung von DNC siehe DNC-Handbuch↩︎

  3. Für die spezifische Verwendung des Dashboards siehe Handbuch für benutzerdefinierte Dashboards↩︎
