2.3 WD2EC

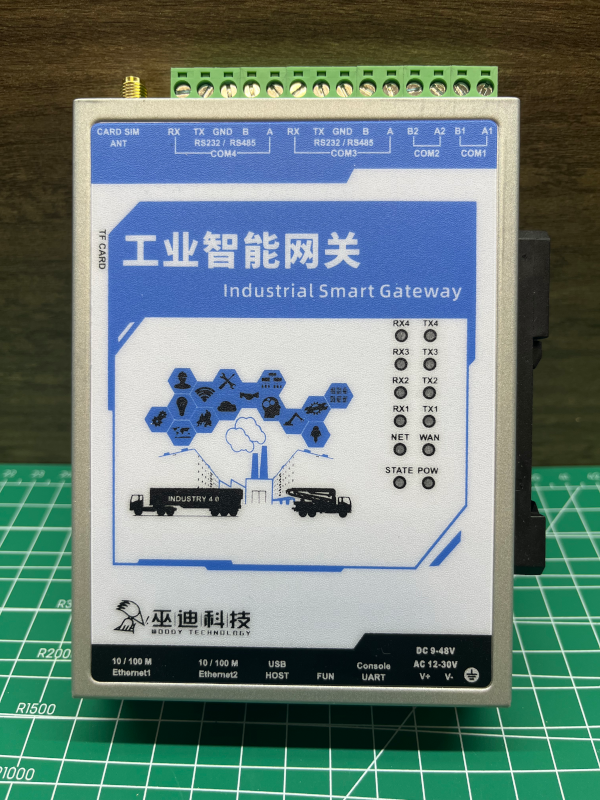

WD2EC Bietet zwei kabelgebundene Netzwerkanschlüsse , unterstützt 4G, bietet auch zwei 485- und zwei 232/485-Schnittstellen, Stromversorgung unterstützt 9-48V DC-Eingangsspannung/12-30V AC-Eingangsspannung

2.3.1 Grundparameter

Name	Standardparameter	Beschreibung
Größe	128.80mm95.00mm28.00mm	LängeBreiteHöhe
CPU	Dual-Core A35 64-Bit-Prozessor, Frequenz 800MHz
Speicher	128Mbyte DDR2 Hochleistungs-Speicher
NandFlash	MLC eMMC an Bord 8GByte eMMC
4G-Modul	EC600S-CN CAT1

2.3.2 Kabelgebundenes Netzwerk

WD2EC hat zwei Netzwerkanschlüsse, Ethernet1 und Ethernet2, Standardadressen sind

Netzwerkkarte	Adresse	Hinweis
Ethernet1	192.168.1.230/24
Ethernet1	192.168.253.254/24	Nicht veränderbar, dauerhaft gültig
Ethernet2	192.168.0.230/24

2.3.3 4G-Netzwerk

Das 4G-Netzwerk benötigt keine Konfiguration, legen Sie die SIM-Karte ein, um sie zu verwenden, müssen das Gerät nach dem Einlegen der SIM-Karte ausschalten und neu starten, die Verwendung des 4G-Netzwerks erfordert die Überprüfung, ob die Antenne normal ist

2.3.4 Lichter und Tasten

2.3.4.1 NET-Licht

Status	Modulbetriebsstatus	Hinweis
Immer aus	Öffentliches Netzwerk normal
Blinken	Öffentliches Netzwerk normal, DNS-Auflösung anormal	Standardtest www.baidu.com
Immer an	Kein öffentliches Netzwerk	Standardtest 114.114.114.114

2.3.4.2 STATE-Licht

Status	Modulbetriebsstatus	Hinweis
Immer aus	Push normal
Blinken	Push anormal
Immer an	Kann keine Verbindung zum Push-Server herstellen

2.3.4.3 WAN-Licht

Status	Modulbetriebsstatus	Hinweis
Langsames Blinken (200mS an/1800mS aus)	Netzwerksuchstatus
Langsames Blinken (1800mS an/200mS aus)	Standby-Status
Schnelles Blinken (125mS an/125mS aus)	Datenübertragungsmodus

2.3.4.4 POW-Licht

Stromanzeige

2.3.4.5 TX1/RX1-Licht

COM1 TX/RX-Eingang

2.3.4.6 TX2/RX2-Licht

COM2 TX/RX-Eingang

2.3.4.7 TX3/RX3-Licht

COM3 TX/RX-Eingang

2.3.4.8 TX4/RX4-Licht

COM4 TX/RX-Eingang

2.3.4.9 RST-Taste

Druckdauer	Aktion
Weniger als 5s	Gerät neu starten
Mehr als 5s	Gerät zurücksetzen

2.3.5 Serieller Anschluss

Serieller Anschluss	Adresse	Hinweis
COM1	/dev/ttyS1	485-Signal
COM2	/dev/ttyS2	485-Signal
COM3	/dev/ttyS3	Es kann nur ein Signaltyp gleichzeitig angeschlossen werden, der gleichzeitige Anschluss von 232 und 485 verursacht unerwartete Fehler
COM4	/dev/ttyS4	Es kann nur ein Signaltyp gleichzeitig angeschlossen werden, der gleichzeitige Anschluss von 232 und 485 verursacht unerwartete Fehler
