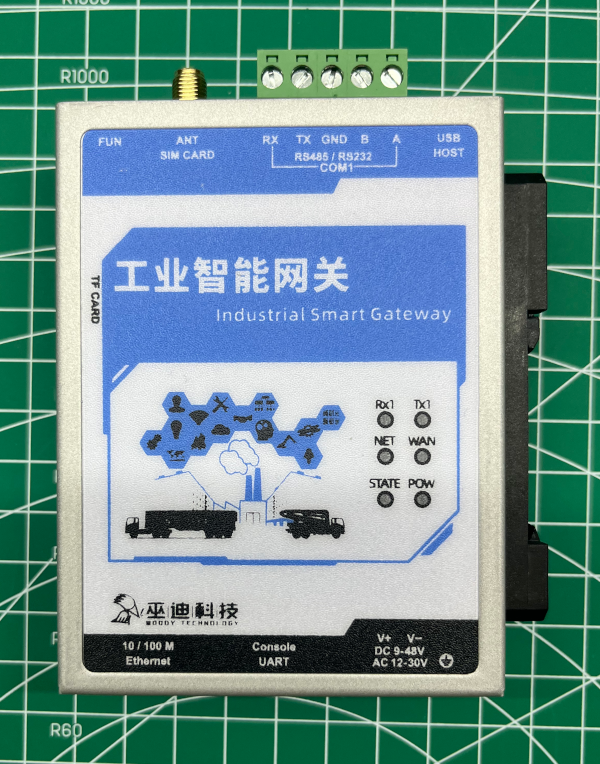

2.1 WD1ECS
WD1ECS Bietet zwei kabelgebundene Netzwerkanschlüsse , unterstützt 4G, bietet auch zwei 485- und zwei 232/485-Schnittstellen, Stromversorgung unterstützt 9-48V DC-Eingangsspannung/12-30V AC-Eingangsspannung

2.1.1 Grundparameter
| Name | Standardparameter | Beschreibung | |
|---|---|---|---|
| Größe | 98.50mm*74.00mm*27.00mm | Länge*Breite*Höhe | |
| CPU | Cortex-A7 , Frequenz 1GHz | ||
| Speicher | 64MB DDR2 Hochleistungs-Speicher | ||
| NandFlash | SLC Nand Flash an Bord 128MByte SLC Flash | ||
| 4G-Modul | EC600K CAT1 |
2.1.2 Kabelgebundenes Netzwerk
WD1ECS hat einen Netzwerkanschluss; die Standardadressen sind
| Netzwerkkarte | Adresse | Hinweis | |
|---|---|---|---|
| Ethernet | 192.168.1.230/24 | ||
| LAN1 | 192.168.253.254/24 | Nicht veränderbar, dauerhaft gültig |
2.1.3 4G-Netzwerk
Das 4G-Netzwerk benötigt keine Konfiguration, legen Sie die SIM-Karte ein, um sie zu verwenden, müssen das Gerät nach dem Einlegen der SIM-Karte ausschalten und neu starten, die Verwendung des 4G-Netzwerks erfordert die Überprüfung, ob die Antenne normal ist
2.1.4 Lichter und Tasten
2.1.4.2 SYS1-Leuchte
| Status | Modulbetriebsstatus | Hinweis | |
|---|---|---|---|
| Immer aus | Öffentliches Netzwerk normal | ||
| Blinken | Öffentliches Netzwerk normal, DNS-Auflösung anormal | Standardtest www.baidu.com | |
| Immer an | Kein öffentliches Netzwerk | Standardtest 114.114.114.114 |
2.1.4.3 WAN-Licht
| Status | Modulbetriebsstatus | Hinweis |
|---|---|---|
| Langsames Blinken (200mS an/1800mS aus) | Netzwerksuchstatus | |
| Langsames Blinken (1800mS an/200mS aus) | Standby-Status | |
| Schnelles Blinken (125mS an/125mS aus) | Datenübertragungsmodus |
